Дата публикации: 10.06.2021г. Ларингоскопия занимает важное место в анестезиологии, реаниматологии и экстренной медицине. С её помощью медицинские специалисты получают визуальный доступ к структурам гортани, оценивают состояние дыхательных путей и выполняют интубацию трахеи. Одним из основных элементов оборудования является клинок, от формы и характеристик которого зависят условия визуализации и удобство проведения процедуры.
В клинической практике применяются прямые и изогнутые клинки различных размеров. Особое распространение получили модели типа Macintosh, разработанные для непрямого поднятия надгортанника. Такие изделия используются при плановой и экстренной интубации пациентов разных возрастных групп.
Что представляет собой изогнутый клинок ларингоскопа
Клинок — рабочая часть ларингоскопа, которая соединяется с рукоятью и вводится в ротоглотку пациента для обеспечения обзора гортани. Его конструкция должна обеспечивать возможность контролируемого перемещения мягких тканей и визуализации голосовой щели.
Изогнутые модели отличаются характерной формой рабочей части. Их конструкция позволяет размещать кончик клинка в области валлекулы — анатомического углубления между основанием языка и надгортанником.
При правильном использовании поднятие рукояти обеспечивает натяжение тканей и непрямое смещение надгортанника, благодаря чему открывается обзор входа в гортань.
Наиболее известным представителем этой категории является клинок Macintosh. Он получил широкое распространение благодаря универсальности и возможности применения в различных клинических ситуациях.
Чем изогнутые клинки отличаются от прямых
Основное различие между двумя типами инструментов заключается в форме рабочей части и механизме обеспечения визуализации гортани.
Прямые клинки, например Miller, обычно применяются с непосредственным поднятием надгортанника. Такая техника может быть полезна при определённых анатомических особенностях дыхательных путей.
Изогнутые клинки Macintosh, напротив, рассчитаны на непрямое поднятие надгортанника через ткани валлекулы.
К основным особенностям изогнутых моделей относятся:
Анатомическая форма рабочей части, соответствующая определённым особенностям ротоглотки.
Возможность непрямого поднятия надгортанника.
Наличие размерного ряда для различных категорий пациентов.
Совместимость с определёнными типами рукоятей и систем освещения.
Возможность многократной обработки при соответствующем исполнении изделия.
Выбор между прямым и изогнутым клинком определяется клинической ситуацией, анатомией пациента, подготовкой медицинского специалиста и используемой техникой интубации.
Ни одна из конструкций не является универсально предпочтительной во всех случаях.
Особенности фиброоптических клинков
Современные ларингоскопы могут оснащаться различными системами освещения. Одно из распространённых решений — фиброоптическая технология, предполагающая передачу света по специальному световоду.
В таких системах источник света обычно располагается в рукояти, а световой поток направляется к рабочему концу клинка через оптические волокна.
Подобная конструкция обеспечивает освещение области осмотра без размещения лампы непосредственно на дистальном конце клинка.

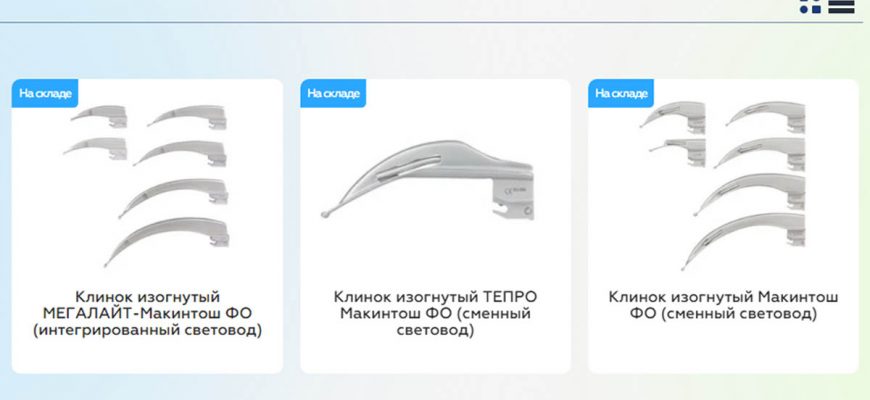

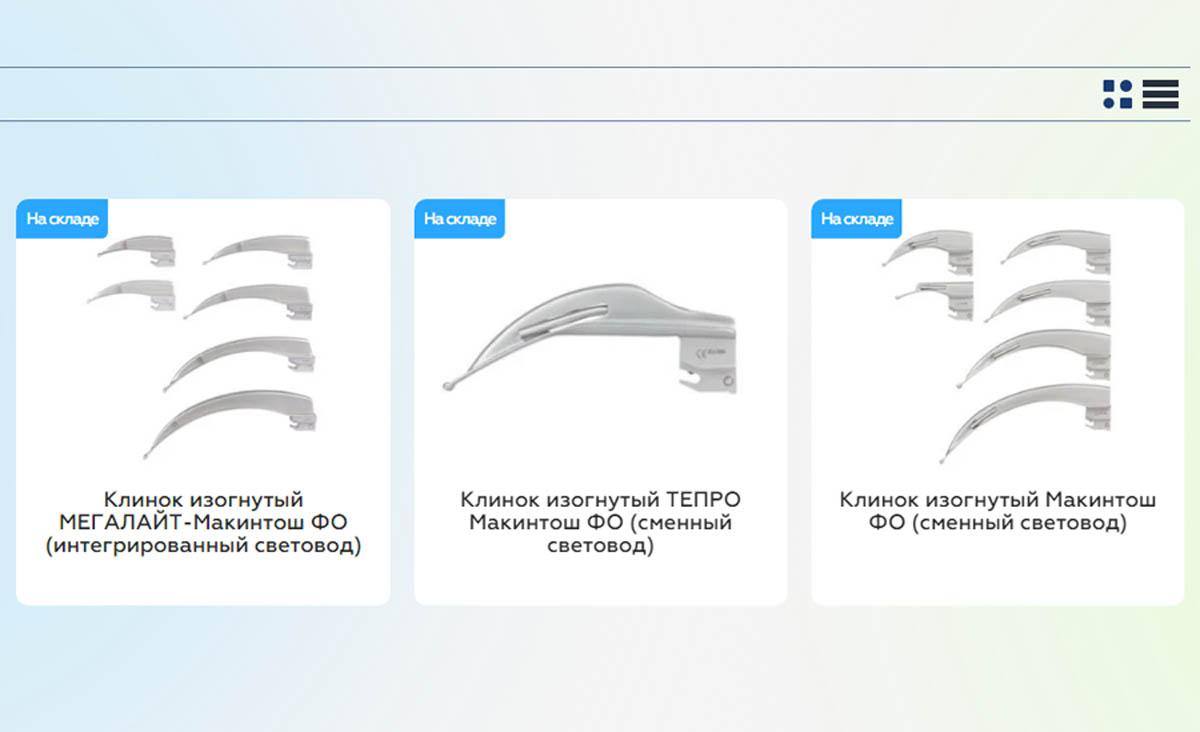

Для оснащения анестезиологических отделений и медицинских учреждений изогнутый клинок ларингоскопа с фиброоптическим освещением представляет собой один из вариантов комплектации оборудования для прямой ларингоскопии и интубации трахеи.
При подборе такого инструмента важно обращать внимание на качество передачи света, конструкцию световода и совместимость с имеющейся рукоятью.
Отдельные модели оснащаются съёмными световодами, что может упрощать обслуживание и замену компонентов. Однако конкретные возможности зависят от производителя и исполнения изделия.
Материалы изготовления и особенности конструкции
Многоразовые клинки для ларингоскопов часто изготавливаются из медицинской нержавеющей стали. Этот материал обладает необходимыми механическими характеристиками и допускает предусмотренные изготовителем методы обработки.
Важное значение имеет качество поверхности инструмента. Многие модели имеют матовую отделку, которая уменьшает нежелательные отражения света и помогает избежать бликов при осмотре.
Конструкция клинка включает несколько функциональных элементов:
Рабочая часть. Предназначена для размещения в ротоглотке пациента и обеспечения доступа к визуализируемым структурам.
Фланец. Боковой элемент, который помогает отводить язык и освобождать пространство для обзора.
Крепление к рукояти. Обеспечивает фиксацию клинка и взаимодействие с системой освещения.
Световод. Передаёт свет к рабочей области при использовании фиброоптической системы.
Качество соединений, отсутствие повреждений и исправность оптических компонентов имеют значение для безопасной эксплуатации оборудования.
Какие размеры изогнутых клинков существуют
Для работы с пациентами разного возраста и телосложения производители предлагают клинки нескольких размеров.
В распространённой классификации Macintosh используются номера от 0 до 5, хотя фактический ассортимент зависит от конкретной линейки оборудования.
Условно можно выделить следующие категории:
№ 0–1 — компактные клинки, применяемые преимущественно в педиатрической практике при соответствующих показаниях.
№ 2 — модели, которые могут использоваться у детей старшего возраста и отдельных взрослых пациентов.
№ 3 — распространённый размер для интубации взрослых.
№ 4 — более крупный вариант для взрослых пациентов с соответствующими анатомическими особенностями.
№ 5 — увеличенный размер, присутствующий в ассортименте отдельных производителей.
Такая классификация носит ориентировочный характер. Подбирать инструмент только на основании возраста пациента неправильно.
При выборе учитываются размеры ротовой полости, особенности строения верхних дыхательных путей, клиническая ситуация и предпочтения специалиста.
Также следует помнить, что геометрические параметры клинков одного номера могут различаться у разных производителей.
На что обратить внимание при выборе клинка
При закупке медицинского оборудования необходимо учитывать не только размер и стоимость изделия, но и его эксплуатационные характеристики.
Совместимость с рукоятью
Не все клинки подходят ко всем типам рукоятей. Особенно важно учитывать различия между системами стандартного и фиброоптического освещения.
Даже при использовании распространённых соединений следует проверять совместимость по технической документации производителя.
Для ларингоскопического оборудования применяется стандарт ISO 7376, устанавливающий требования к соответствующим соединениям и другим характеристикам изделий.
Качество освещения
Достаточная освещённость рабочей области необходима для визуализации анатомических структур.
При выборе фиброоптической модели необходимо учитывать характеристики световода, состояние оптических волокон и параметры совместимого источника света.
Снижение яркости, неравномерная передача света или повреждение световода могут отрицательно повлиять на качество визуализации.
Возможность обработки
Многоразовые медицинские инструменты должны выдерживать предусмотренные изготовителем циклы очистки, дезинфекции и стерилизации.
Некоторые металлические клинки допускают паровую стерилизацию при температуре 134 °C. Однако такой режим нельзя автоматически применять ко всем изделиям.
Точные параметры обработки необходимо проверять в инструкции конкретного производителя.
Наличие документации
При приобретении медицинских изделий важно проверять сведения о регистрации, назначении, условиях эксплуатации и допустимых способах обработки.
Техническая документация позволяет оценить характеристики инструмента и определить его совместимость с имеющимся оборудованием.
Обслуживание и контроль состояния клинков
Регулярное обслуживание ларингоскопического оборудования необходимо для поддержания его работоспособности.
Перед применением медицинский персонал должен проверять целостность клинка, надёжность крепления и исправность системы освещения.
Особое внимание уделяется состоянию световода, поскольку механические повреждения оптических волокон способны снижать интенсивность передаваемого света.
После использования многоразовые инструменты проходят обработку в соответствии с инструкциями изготовителя и утверждёнными правилами медицинской организации.
При этом необходимо учитывать особенности конструкции. Если модель предусматривает съёмный световод, порядок его демонтажа и обработки определяется производителем.
Не допускается использование изделий с выраженной деформацией, повреждениями рабочих поверхностей, нарушением крепления или неисправной системой освещения.
Своевременная замена изношенных компонентов помогает поддерживать оборудование в надлежащем техническом состоянии.
Где применяются изогнутые клинки
Основной областью использования клинков Macintosh является обеспечение визуализации гортани при прямой ларингоскопии.
Такие инструменты применяются в операционных блоках, отделениях анестезиологии и реанимации, а также в условиях оказания экстренной медицинской помощи.
При плановых хирургических вмешательствах они могут использоваться для обеспечения доступа к дыхательным путям в рамках общей анестезии.
В экстренной практике ларингоскопическое оборудование необходимо при выполнении интубации трахеи по соответствующим клиническим показаниям.
При этом выбор устройства зависит от доступного оснащения, предполагаемой сложности интубации и квалификации медицинского персонала.
В ситуациях прогнозируемых трудных дыхательных путей могут потребоваться альтернативные методы и специализированное оборудование.
Заключение
Изогнутые клинки Macintosh остаются важным компонентом оборудования для прямой ларингоскопии и интубации трахеи.
Их характерная форма обеспечивает возможность непрямого поднятия надгортанника, а разнообразие размеров позволяет подбирать инструмент с учётом анатомических особенностей пациента.
Фиброоптические модели отличаются способом передачи света и могут использоваться в составе совместимых ларингоскопических систем.
При выборе клинка необходимо оценивать конструкцию, размер, качество освещения, совместимость с рукоятью и требования к обработке. Грамотный подбор и регулярный технический контроль помогают обеспечить надёжную эксплуатацию медицинского оборудования в клинической практике.
